產品介紹：

       E型脹緊聯結套有兩個內外錐度環組成，結構簡單緊湊，不需要大的安裝空間，完全環狀無開口，動平衡性能

好。E型脹緊聯結套以壓緊法蘭盤產生高強度的軸面壓力，壓緊軸和輪轂內孔，使其聯結在一起，E型脹緊聯結套

可以將軸面與內孔密封，適用于輕載、安裝空間小的場合。根據軸徑與結構的不同，分F型壓緊法蘭盤和H型壓緊

法蘭盤供選擇。適用軸徑Φ10~Φ180mm。

       F型、H型壓緊法蘭盤須與E（Z1）型脹套配合使用，根據軸、孔及結構的不同進行選擇。

       F型壓緊法蘭盤使用時，須在脹套聯結的輪轂上，加工出盲孔和與F型壓緊法蘭盤孔系相吻合的螺孔，擰動螺釘

通過F型壓緊法蘭盤壓緊E（Z1）型脹套，產生徑向壓力和摩擦力，實現輪轂與軸的無鍵聯結。

       H型壓緊法蘭盤使用時，須在脹套聯結的軸上，加工出臺階和與H型壓緊法蘭盤孔系相吻合的螺孔，擰動螺釘

通過H型壓緊法蘭盤壓緊E（Z1）型脹套，產生徑向壓力和摩擦力，實現輪轂與軸的無鍵聯結。

產品范圍：

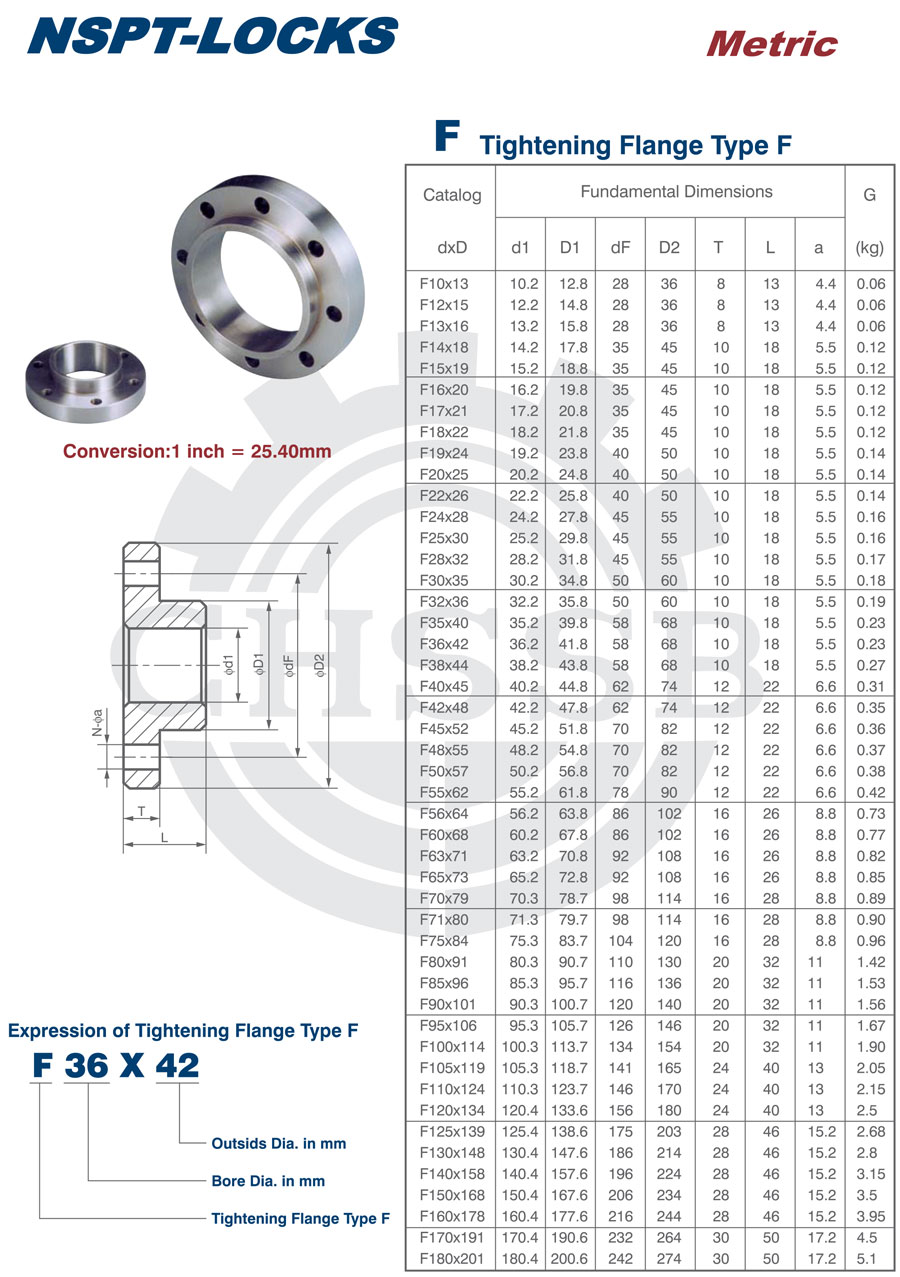

美標樣本：

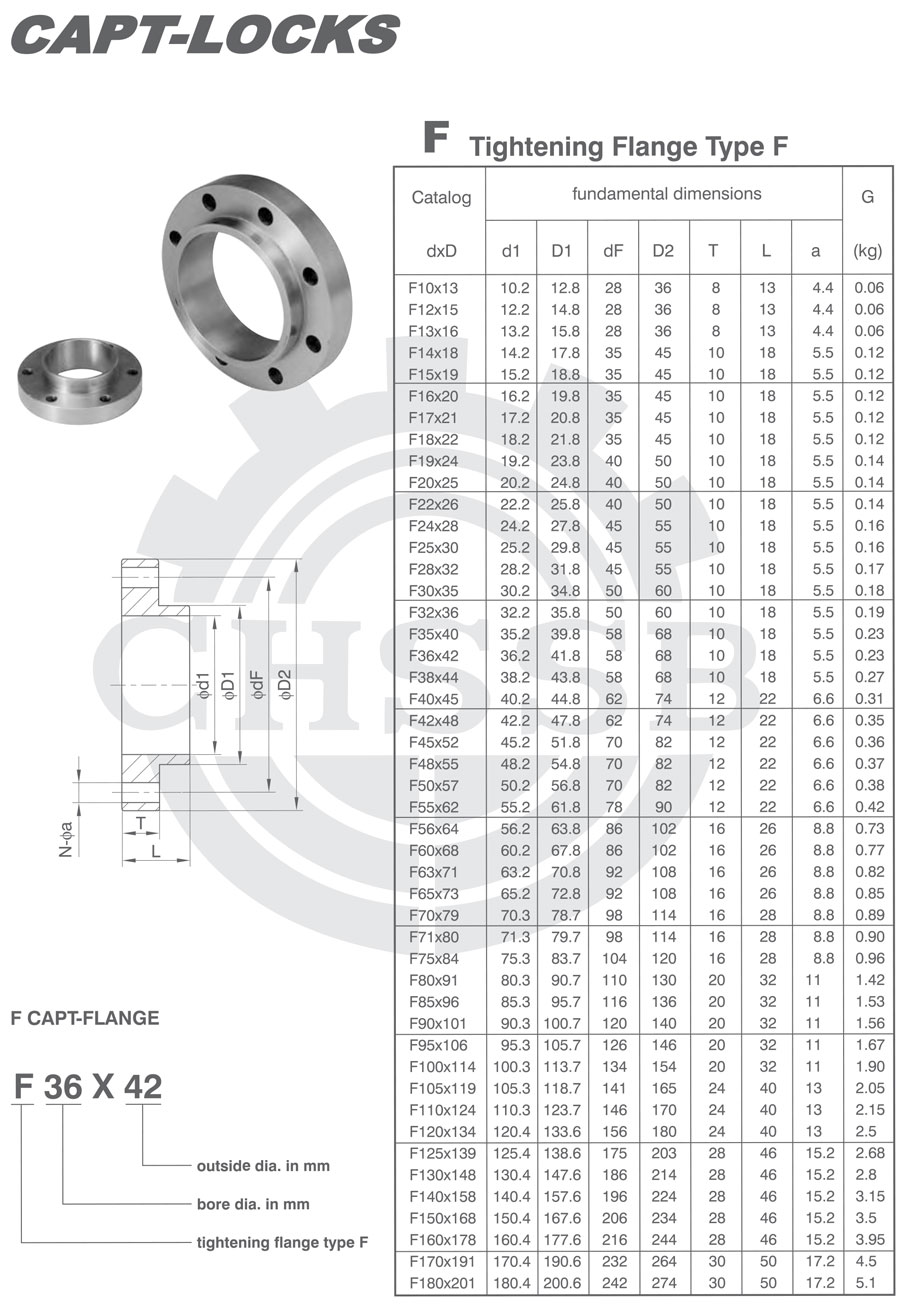

歐標樣本：
